智能插座验收和用户使用手册
# 智能插座验收和用户使用手册1.5
[TOC]
提示：快速验收功能：可以先阅读安全事项，配网和控制章节。验收完毕后，务必一定要仔细阅读其他章节。
# 安全事项
！！！注意防止触电，安全第一,请仔细阅读该章节！！!
智能插座套件是在220V交流强电中使用的，插座设计上采用的是非隔离电源，PCB板全部带电。如果打开外壳，通上220V电，直接与电脑相连的话，会有烧坏电脑和触电风险！
对于学习研究，不要使用220V，而是使用usb转ttl模块的3.3V给esp模块供电，然后连接对应的TX、RX，GND等引脚进行调试。
对于需要使用220V供电的学习场景，如计量模块，建议准备个带开关的插排，将智能插座（去掉所有接线 ，扣上外壳，完全封闭）插在其上，通过控制插排开关来給插座上电和关电。
总之，插座使用220V供电，如需下载程序或查看日志，一定要断开插排电，再仔细确定插座无电后，再使用usb转ttl模块的3.3V给esp模块供电，然后连接对应的TX、RX，GND等引脚进行调试。同时强烈建议在使用220V时，需在有电工操作资质人员陪同下操作。
注意：插座内部有接线、插座内部裸露、外壳没有安装等情况下，不要连接使用220V，切记！！！

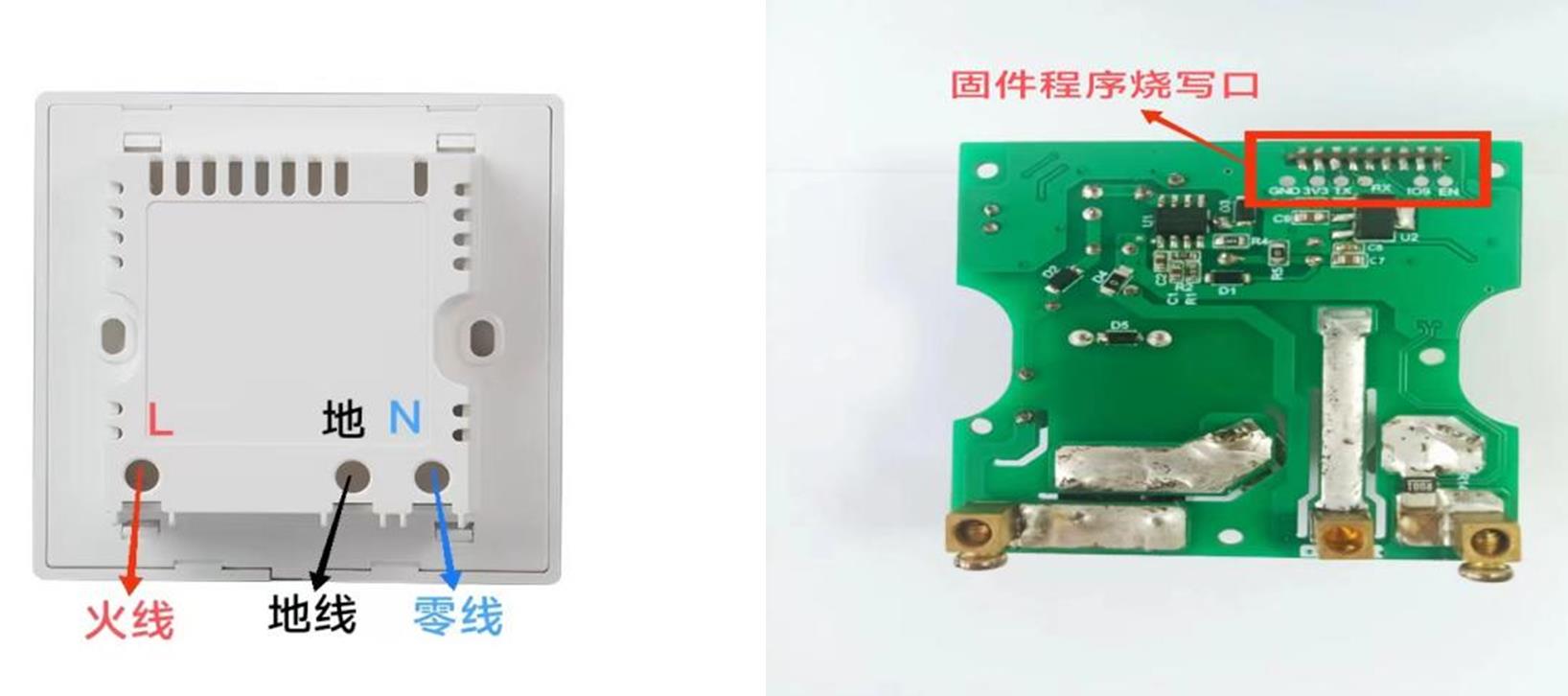

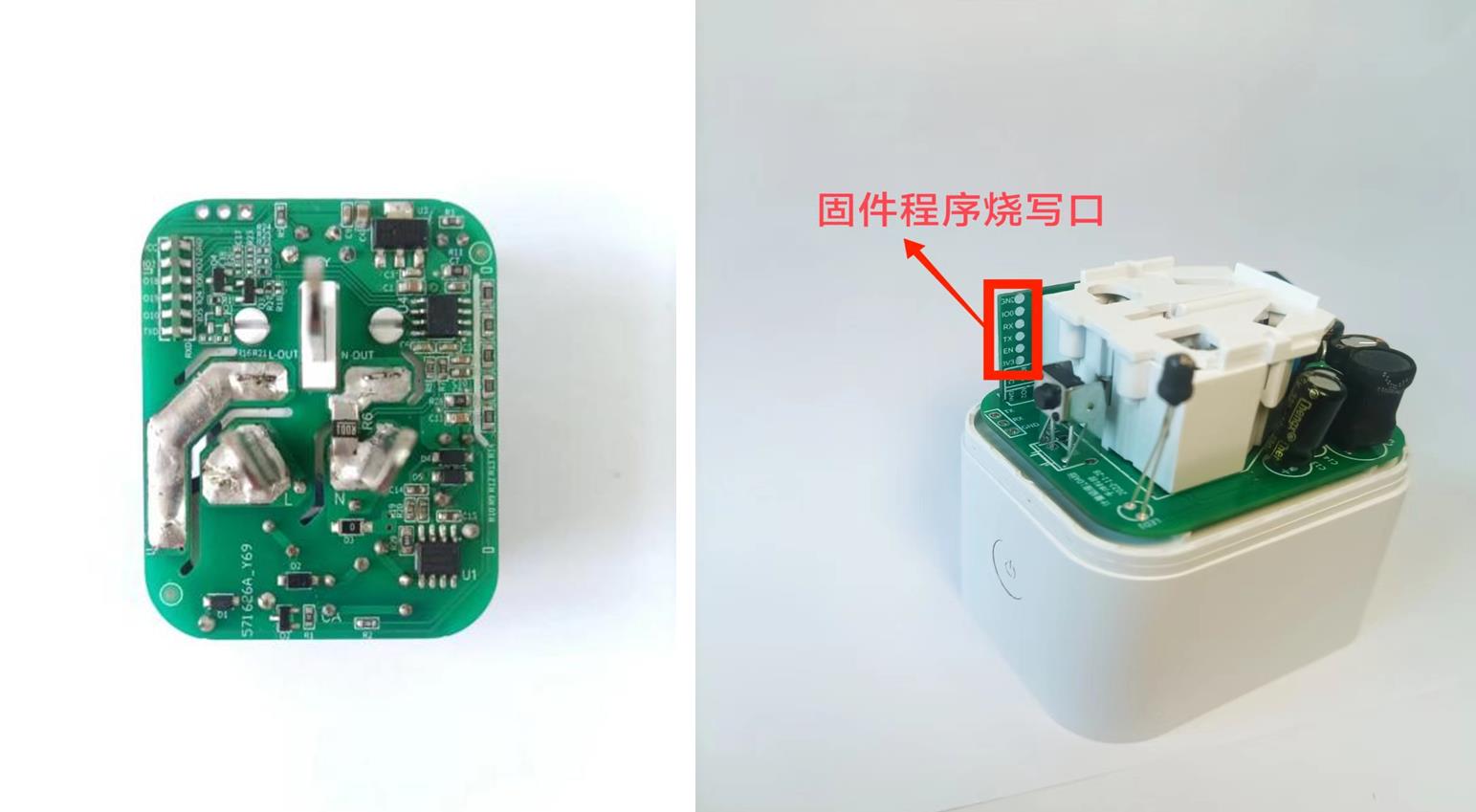

免责声明： 智能插座开发套件预留“固件程序烧写口”仅用于在未连接AC220V时烧写固件程序使用，出厂时没有焊接调试针脚或接线。用户一但自己焊接针脚或接线后，不退不换，出现安全事故自行负责。 请按规范使用，做自己的第一安全责任人！
# 请在包装完好下签收
# 货物清单
| 序号 | 名称 | 数量 | ||
|---|---|---|---|---|
| 1 | 购买产品硬件 | 下单数量 | ||
# 配套资料
# 资料情况
| 序号 | 资料 | 功能点 | 开源情况 |
|---|---|---|---|
| 1 | 配套资料 | 文档（智能插座验收和用户使用手册，开发手册，固件烧录手册，版权声明等） 视频（产品介绍，wifi配网，ble配网，控制等演示视频） 软件工具（千烨智能apk，开发工具，固件下载工具，串口工具，http和tcp通信工具，mqttfx等） | 开源 |
| 2 | 示例代码 | led，relay，key，tcp，http，mqtt，hlw8032（或hlw8012）计量等示例代码 | 部分开源 |
| 3 | PCB | 硬件PCB | 不开源 |
| 4 | 原理图 | 硬件原理图 | 不开源 |
| 5 | android 应用 | 1.添加设备，配网;2.relay开关;3.功耗获取 | 不开源 |
| 6 | 固件 | 1.支持mqtt，tcp client，tcp server，http server，udp，出厂模式(mqtt)等协议 2.出厂模式下支持ota升级 3.基本控制，数据上报等功能 | 不开源 |
# 获取方式
首先，在收到开发套件,验收测试无误，然后确认收货，最后向客服获取！
说明：
因资料具有可复制性，也是售卖产品中一部分，一但领取不支持退货，望理解！
所以请在收到开发套件,验收测试无误后，确认收货，再向客服获取资料，以避免引起不必要的纠纷！
# 重要说明
对开源的源码及相关资料，不提供技术支持及指导！需要用户对软件编程和硬件原理都要有一定基础！
本公司该类产品仅供购买用户学习研究使用，未经授权，请勿传播，商用或其他用途。
如有商务合作或产品定制开发等需求，请与我们联系。
# 联系我们
[QQ群]：770268989 加群时，请备注：订单号
[电话]：13554120248 微信手机号同步，致电或微信时请说明来意
# 产品简介
智能插座套件基于完整在售产品延伸而来，用于物联网中智能家居无线控制、电量采集等不同应用场景的二次开发学习；
智能插座套件仅支持2.4G wifi，双频路由器，如果路由器不支持2.4G和5G融合的话，请选择2.4G频段连接，不支持5G频段；
智能插座套件有配套android APP（千烨智能，英文smartV*.apk)。套件发货前已预烧录固件程序，无需编程开发，安装好APP，配网连接wifi成功后，可直接使用APP控制智能插座进行测试或使用。
智能插座套件采用乐鑫成熟方案wifi单模模组与wifi蓝牙双模模组两种类型，可对应不同需求选择不同版本型号开发套件，以便应对不同需求的应用场景；
wifi单模模组：ESP8266、ESP8285
wifi蓝牙双模模组：ESP32-C3
智能插座套件系列都带电能计量芯片，计量芯片选择（合力为科技）HLW8032、HLW8012两款，其中HLW8032计量芯片使用uart串口通讯会占用wifi模组的uart串口，导致无法通过wifi模组自带的uart串口烧录固件程序，需要通过OTA升级写入固件程序或拆下wifi模组烧录固件程序；HLW8012计量芯片无需uart串口通讯，可通过wifi模组自带的uart串口烧录固件程序即可；
智能插座套件提供原理图和基本例程代码 (如led，relay，key，tcp，http，mqtt，hlw8032计量等示例代码)，供开发者研究学习；
智能插座套件预烧固件程序使用VSCode+PlatformIO开发，也推荐使用该工具开发。
例程代码中的http和tcp部分，推荐使用通信猫之类的软件进行测试学习。
例程代码中mqtt部分，推荐使用mqttfx工具进行测试学习；
# 产品功能
| 序号 | 功能 |
|---|---|
| 1 | 智能配网，支持wifi和BT方式一键配网 |
| 2 | 远程控制开关，电压，电流，功率实时显示 |
| 4 | 支持倒计时（取消） |
| 5 | 过压和过流保护 |
| 6 | 断电记忆功能 |
| 7 | 支持远程OTA固件升级 |
| 8 | 支持绑定设备分享功能 |
| 9 | 独立安全门，防触电风险 |
# 产品型号
| 序号 | 产品 | 型号 | 中文简称 | 英文简称 | 阶段(d,p,t) | 备注 |
|---|---|---|---|---|---|---|
| 1 | ESP8266计量插座10A增强款 | 智能计量插座a10Awifi | 插座a10A | ssa10a | d | esp8266,hlw8032,单模,非隔离 |
| 2 | ESP8266计量插座16A增强款 | 智能计量插座a16Awifi | 插座a16A | ssa16a | d | esp8266,hlw8032,单模,非隔离 |
| 3 | ESP8266计量插座10A基础款 | 智能计量插座e10Awifi | 插座e10A | sse10a | d | esp8266,hlw8012,单模,非隔离 |
| 4 | ESP8266计量插座16A基础款 | 智能计量插座e10Awifi | 插座e16A | sse16a | d | esp8266,hlw8012,单模,非隔离 |
| 5 | ESP32-C3计量插座10A增强款 | 智能计量插座b10ABT+wifi | 插座b10A | ssb10a | d | esp32c3,hlw8032,双模,非隔离 |
| 6 | ESP32-C3计量插座16A增强款 | 智能计量插座b16ABT+wifi | 插座b16A | ssb16a | d | esp32c3,hlw8032,双模,非隔离 |
| 7 | ESP32-C3计量插座10A基础款 | 智能计量插座c10ABT+wifi | 插座c10A | ssc10a | d | esp32c3,hlw8012,双模,非隔离 |
| 8 | ESP32-C3计量插座10A基础款 | 智能计量插座c16ABT+wifi | 插座c16A | ssc16a | d | esp32c3,hlw8012,双模,非隔离 |
| 9 | ESP8285墙壁计量插座10A增强款 | 智能计量墙插a10Awifi | 墙插a10A | wsa10a | d | esp8285,hlw8032,单模,非隔离 |
| 10 | ESP8285墙壁计量插座16A增强款 | 智能计量墙插a16Awifi | 墙插a16A | wsa16a | d | esp8285,hlw8032,单模,非隔离 |
| 11 | ESP8285墙壁计量插座10A基础款 | 智能计量墙插e10Awifi | 墙插e10A | wse10a | d | esp8285,hlw8012,单模,非隔离 |
| 12 | ESP8285墙壁计量插座16A基础款 | 智能计量墙插e16Awifi | 墙插e16A | wse16a | d | esp8285,hlw8012,单模,非隔离 |
| 13 | ESP32-C3墙壁计量插座10A增强款 | 智能计量墙插b10ABT+wifi | 墙插b10A | wsb10a | d | esp32c3,hlw8032,双模,非隔离 |
| 14 | ESP32-C3墙壁计量插座16A增强款 | 智能计量墙插b16ABT+wifi | 墙插b16A | wsb16a | d | esp32c3,hlw8032,双模,非隔离 |
| 15 | ESP32-C3墙壁计量插座10A基础款 | 智能计量墙插c10ABT+wifi | 墙插c10A | wsc10a | d | esp32c3,hlw8012,双模,非隔离 |
| 16 | ESP32-C3墙壁计量插座16A基础款 | 智能计量墙插c16ABT+wifi | 墙插c16A | wsc16a | d | esp32c3,hlw8012,双模,非隔离 |
说明：
1）电源说明
产品还分电源隔离和非隔离版本。隔离版本还未售卖。
2）wifi模组
wifi单模模组：ESP8266、ESP8285
wifi蓝牙双模模组：ESP32-C3，esp32 woom
3）固件下载说明：
hlw8032占用了uart0 rx串口，不支持外接串口工具，进行固件程序下载；需要将带有esp模块的侧板焊接下来，焊接连线后，进行固件程序下载。
hlw8012使用的是其他普通io口，可使用串口工具接线，进行固件程序下载；
2
3
4
5
6
7
8
9

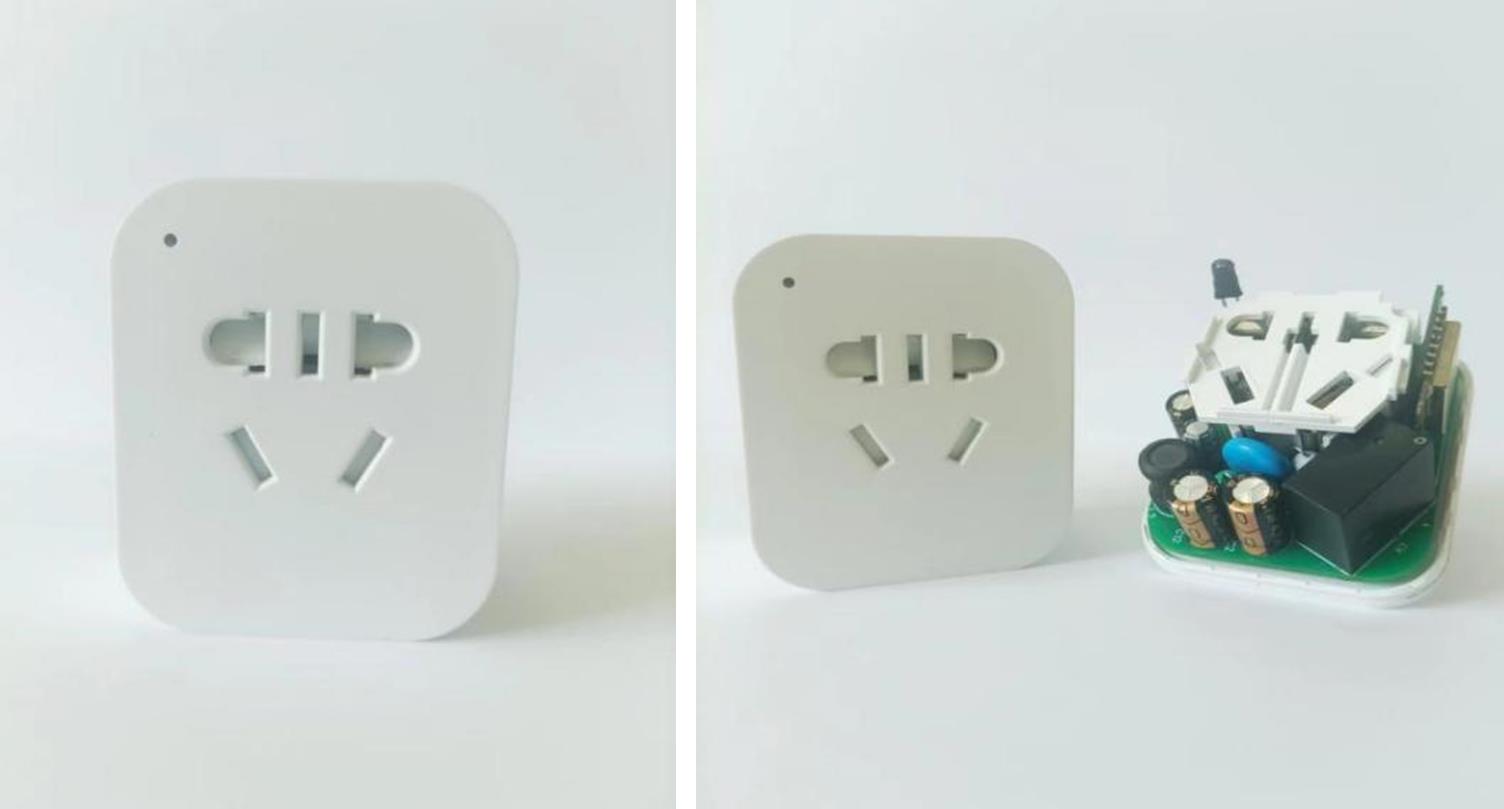

# 产品外观及参数

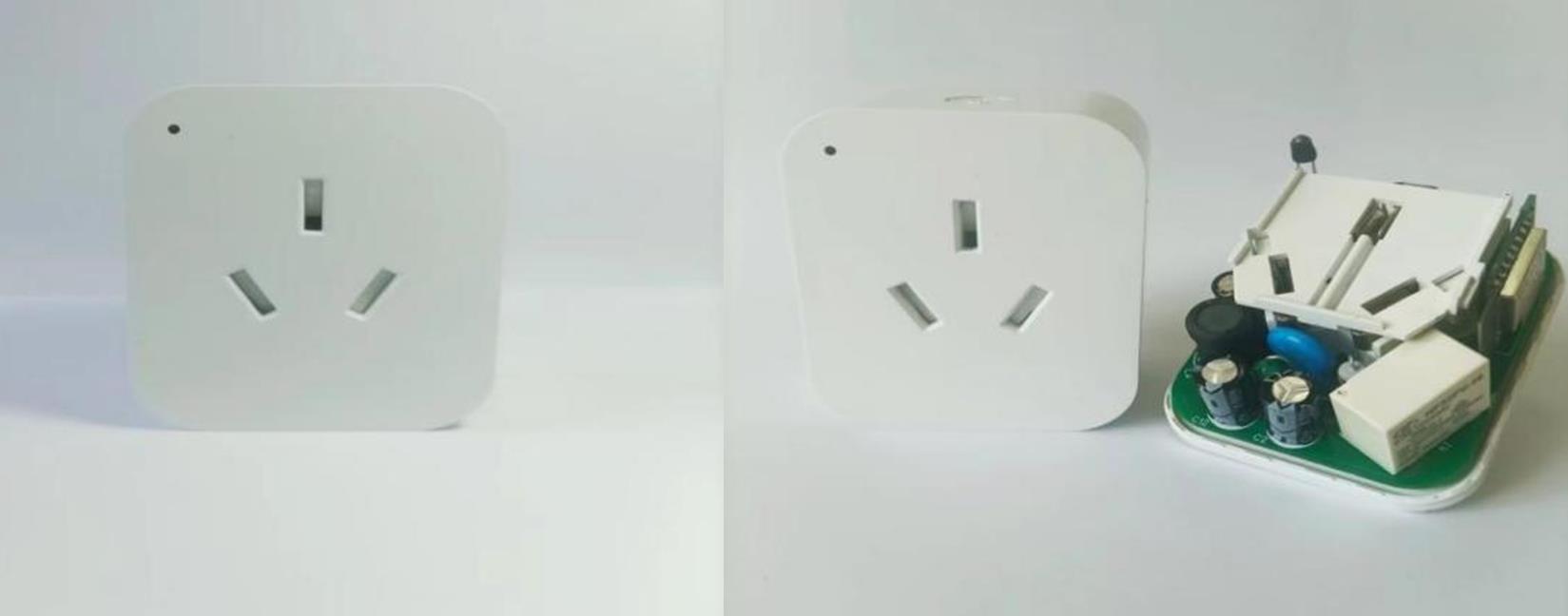

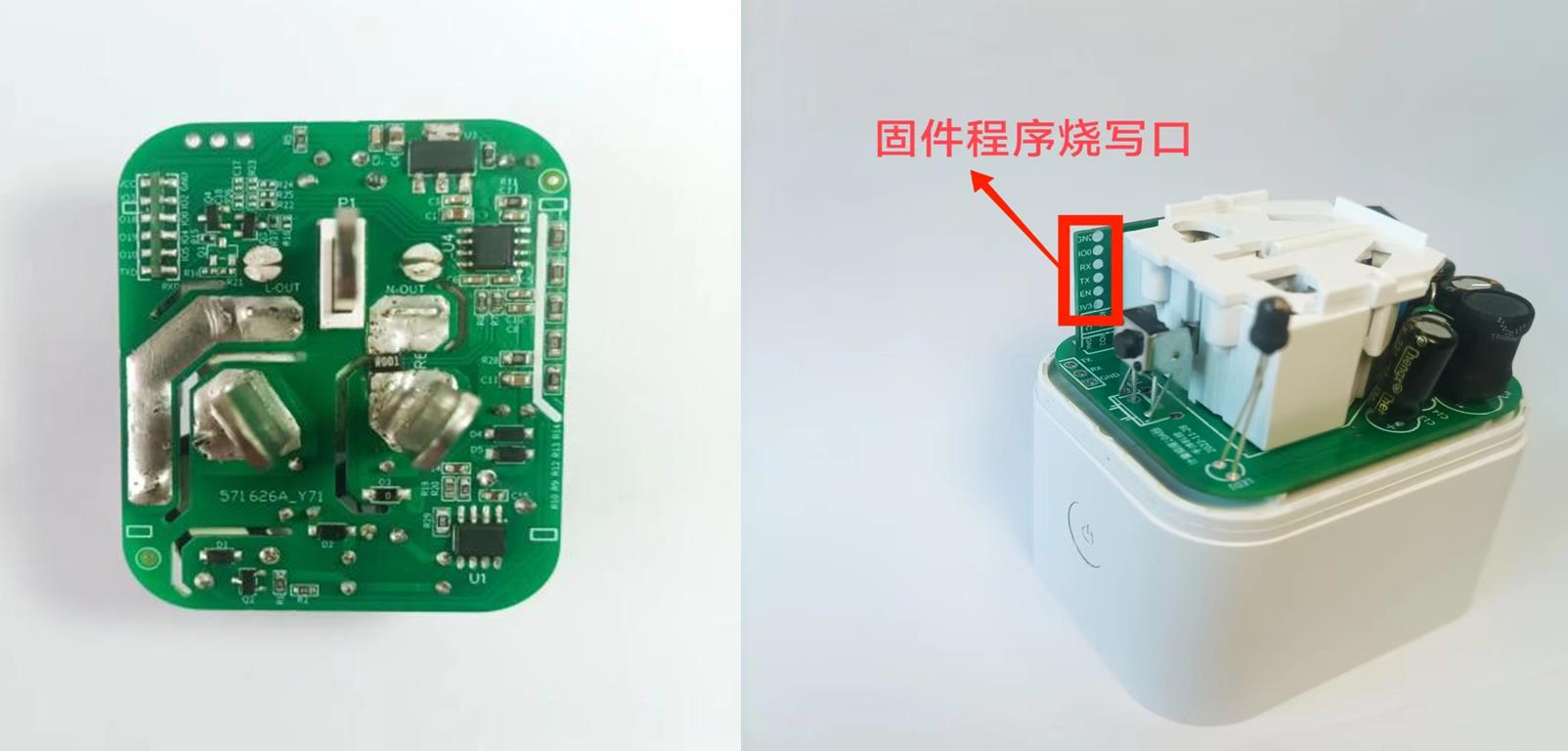

# 插座a10A,插座e10A,插座b10A,插座c10A
产品：插座a10A，插座e10A，插座b10A，插座c10A
产品尺寸：58*48*33mm 无线标准：wifi2.4G
额定电压：AC100-250V 额定电流：10A
最大负载：2200W
产品外壳：PC工程阻燃材料 颜色：白色
说明：插座a10A,插座e10A是wifi2.4G单模； 插座b10A,插座c10A是BT+wifi2.4G双模
2
3
4
5
6
# 插座a16A,插座e16A,插座b16A,插座c16A
产品：插座a106A，插座e16A，插座b16A，插座c16A
产品尺寸：63*51*33mm 无线标准：wifi2.4G
额定电压：AC100-250V 额定电流：16A
最大负载：3520W
产品外壳：PC工程阻燃材料 颜色：白色
说明：插座a16A,插座e16A是wifi2.4G单模； 插座b16A,插座c16A是BT+wifi2.4G双模
2
3
4
5
6

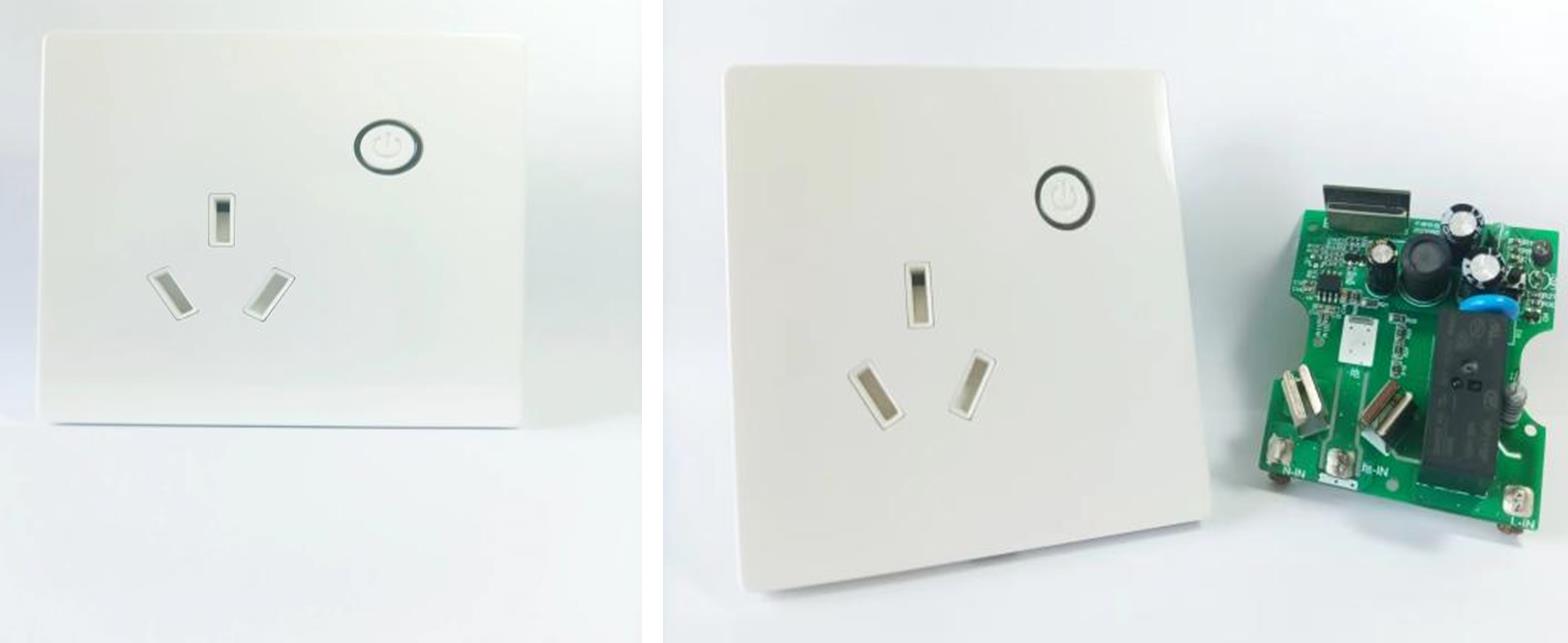

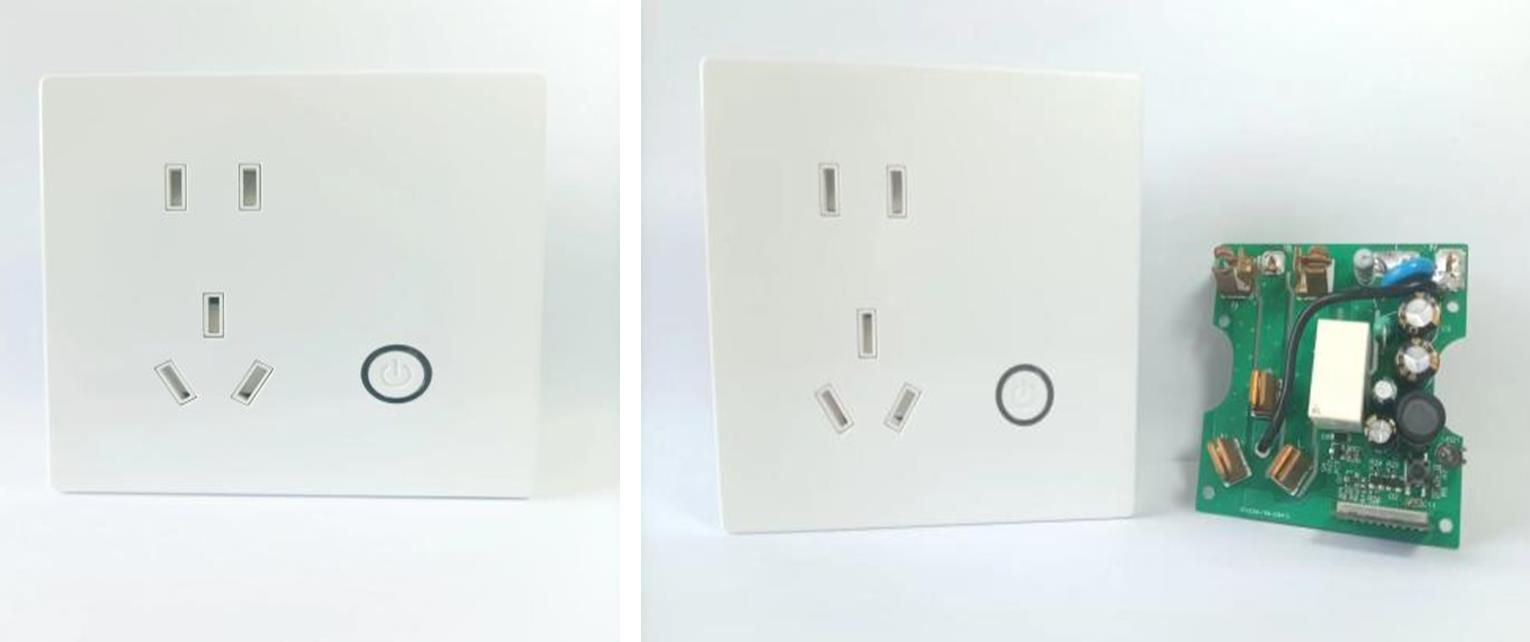

# 墙插a10A,墙插e10A,墙插b10A,墙插c10A
产品：墙插a10A,墙插e10A,墙插b10A,墙插c10A
产品尺寸：63*51*33mm 无线标准：wifi2.4G
额定电压：AC100-250V 额定电流：10A
最大负载：2200W
产品外壳：PC工程阻燃材料 颜色：白色
说明：墙插a10A,墙插e10A是wifi2.4G单模； 墙插b10A,墙插c10A是BT+wifi2.4G双模
2
3
4
5
6

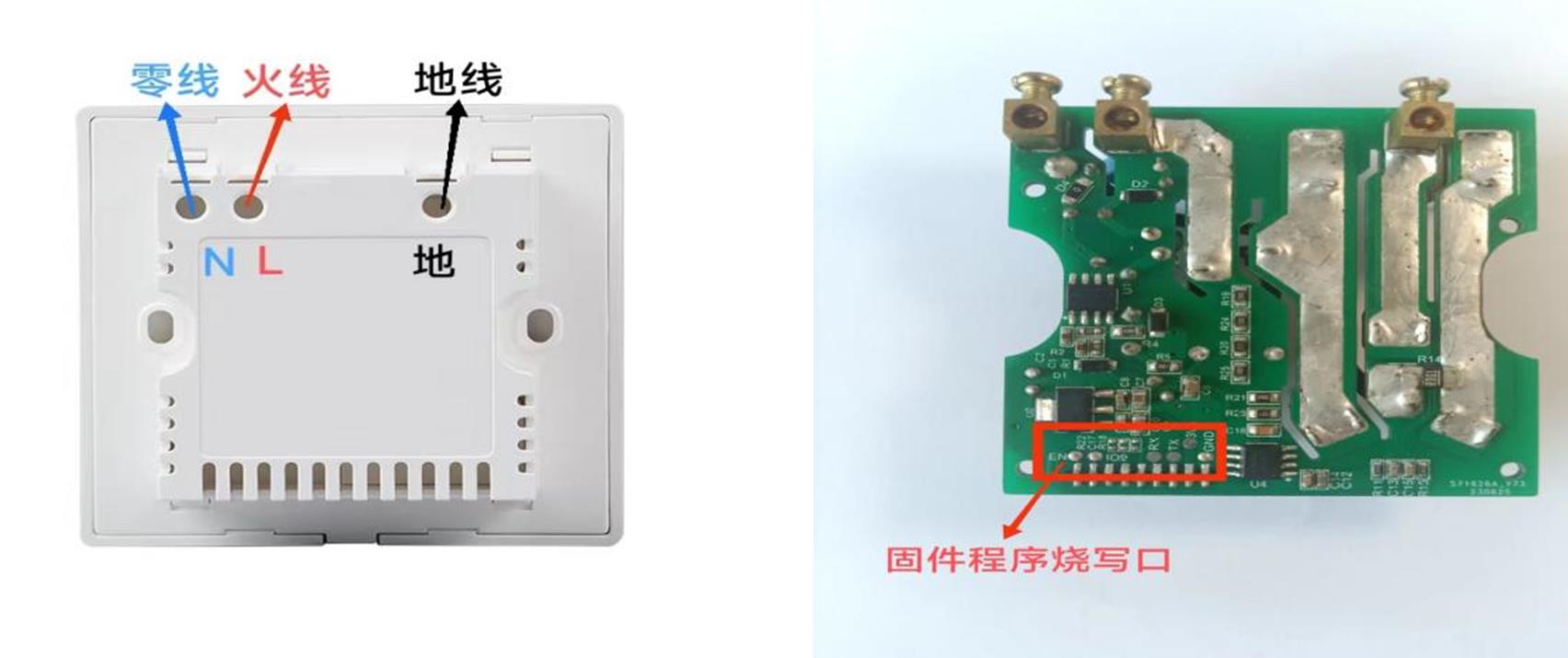

# 墙插a16A,墙插e16A,墙插b16A,墙插c16A
产品：墙插a16A,墙插e16A,墙插b16A,墙插c16A
产品尺寸：86*86*33mm 无线标准：wifi2.4G
额定电压：AC100-250V 额定电流：16A
最大负载：3520W
产品外壳：PC工程阻燃材料 颜色：白色
插座类型:86型
说明：墙插a16A,墙插e16A是wifi2.4G单模； 墙插b16A,墙插c16A是BT+wifi2.4G双模
2
3
4
5
6
7
# 使用说明
# 准备
1）插排（自行准备）
为了安全起见，请使用带开关的插排。然后将购买的智能插座插在其上，进行后期学习和开发。
2）千烨智能app
英文名smartV**.apk，仅支持android手机。配网时与设备交互，完成配网。
# led灯说明
**指示灯：**常亮，呼吸灯，关闭，慢闪，快闪； **慢闪：**仅用于初始化配置提示；长时间处于慢闪，请检测网络配置是否正确； 快闪：仅用于配置网络和升级提示 常亮和呼吸灯：仅用正常工作时出现；常亮指示插座未供电；呼吸灯指示插座在供电； 关闭：长时间关闭，则出现异常；
# 开关机
开机：慢闪，如果一直慢闪请配置网络。 重启：长按按键大于6s，直到指示灯熄灭，松开按键，则重启； 关机：断电
# 配网
# 视频演示
1.wifi配网
https://www.bilibili.com/video/BV1A94y1C7au/?vd_source=a590a49d7afe5e622a6d71710e450afc
2.ble配网
https://www.bilibili.com/video/BV1WM4y1p7jj/?vd_source=a590a49d7afe5e622a6d71710e450afc
# App安装和注意事项

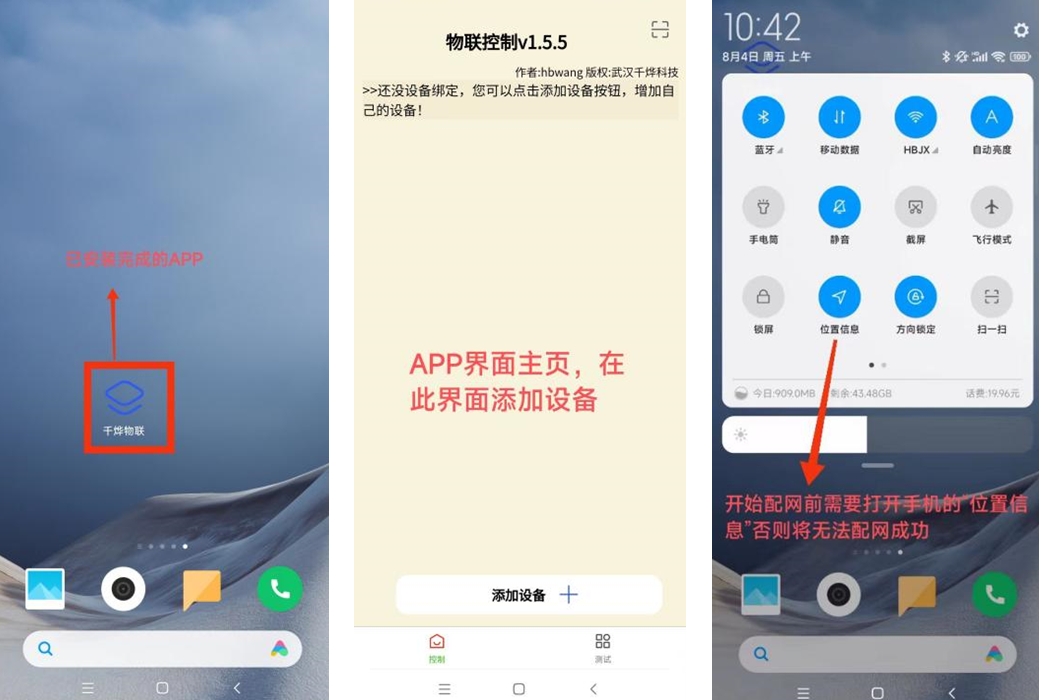

1.安装 在资料包的软件工具下找到千烨智能app，点击安装即可 2.注意事项 开始配网前需要打开手机的“位置信息”，否则将无法在app中添加设备，而导致配网失败！1
2
3
4

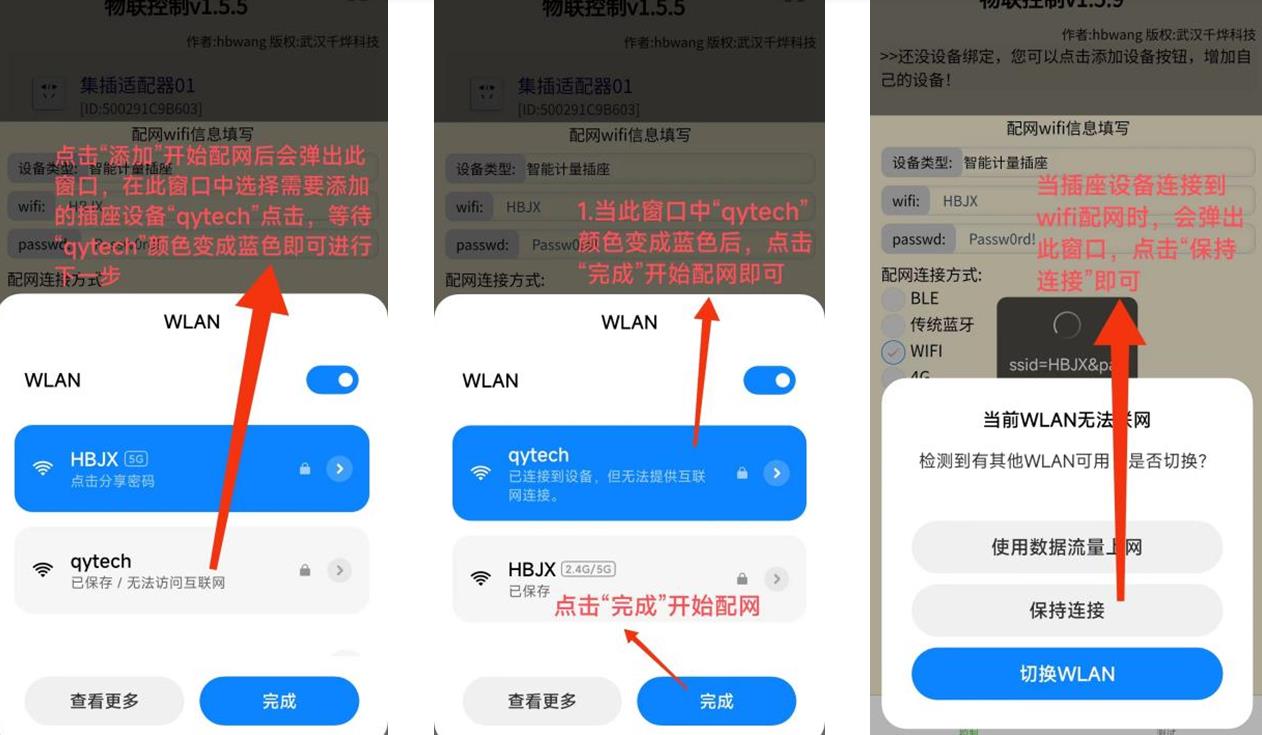

# wifi方式（仅wifi版本支持）

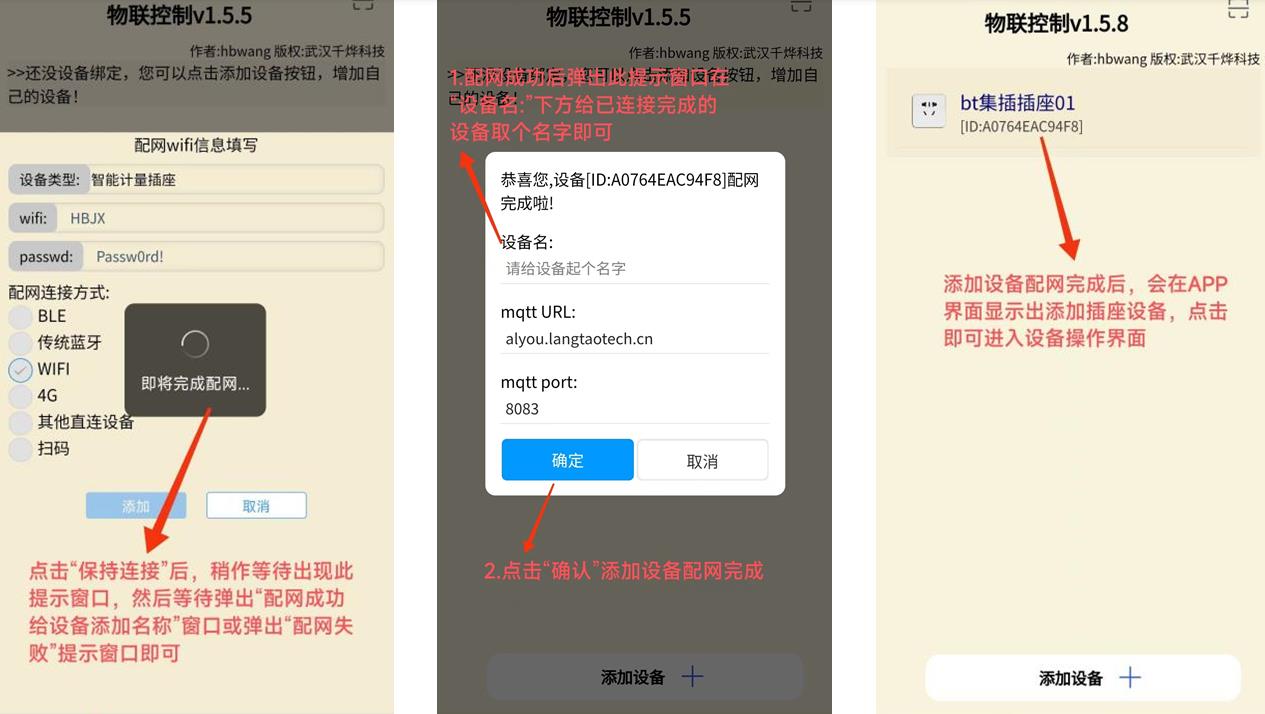

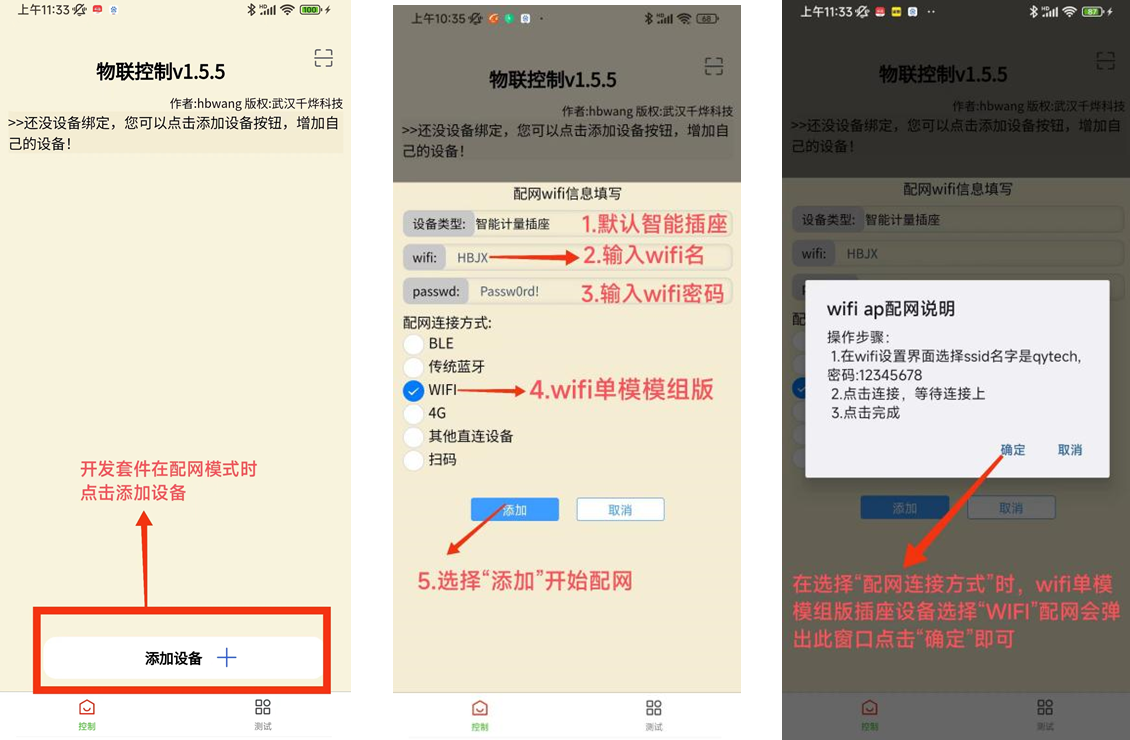

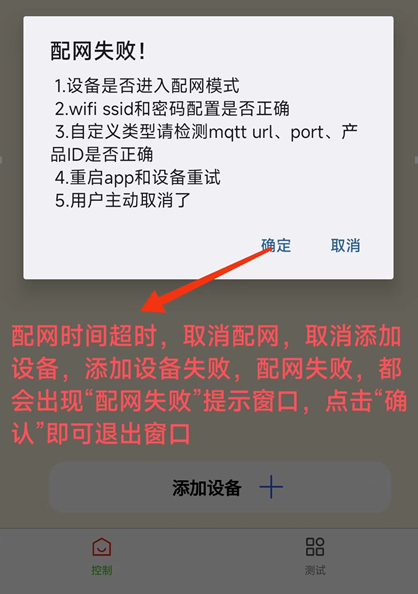

步骤： 1.开机，指示灯亮起后(需要灯闪烁3下后)，需在3s内（超过3s则会正常启动），按一下按键（注：切记按键时长一定要小于3s，建议按一下按键松开即可），则进入wifi一键配网模式，此时指示灯快闪 2.android手机端打开千烨智能 app，点击添加设备，配网方式选择wifi 适用：esp8266，esp8285芯片， 相关产品：插座a10A，插座e10A，插座a106A，插座e16A，墙插a10A,墙插e10A,墙插a16A,墙插e16A 主要操作和描述，请参见截图，如下：1
2
3
4
5
6
7
8

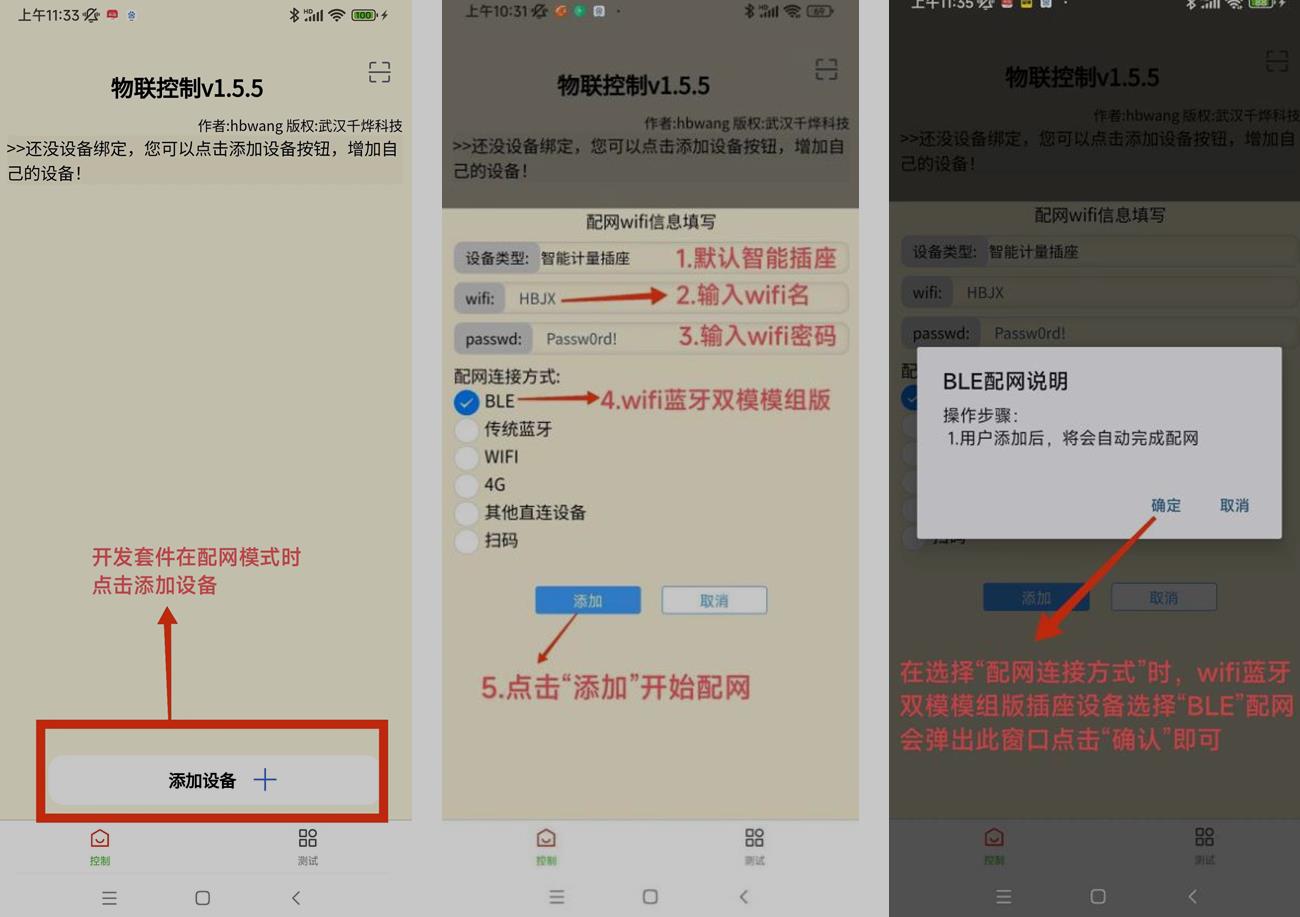

# BLE方式（bt+wifi版本支持）

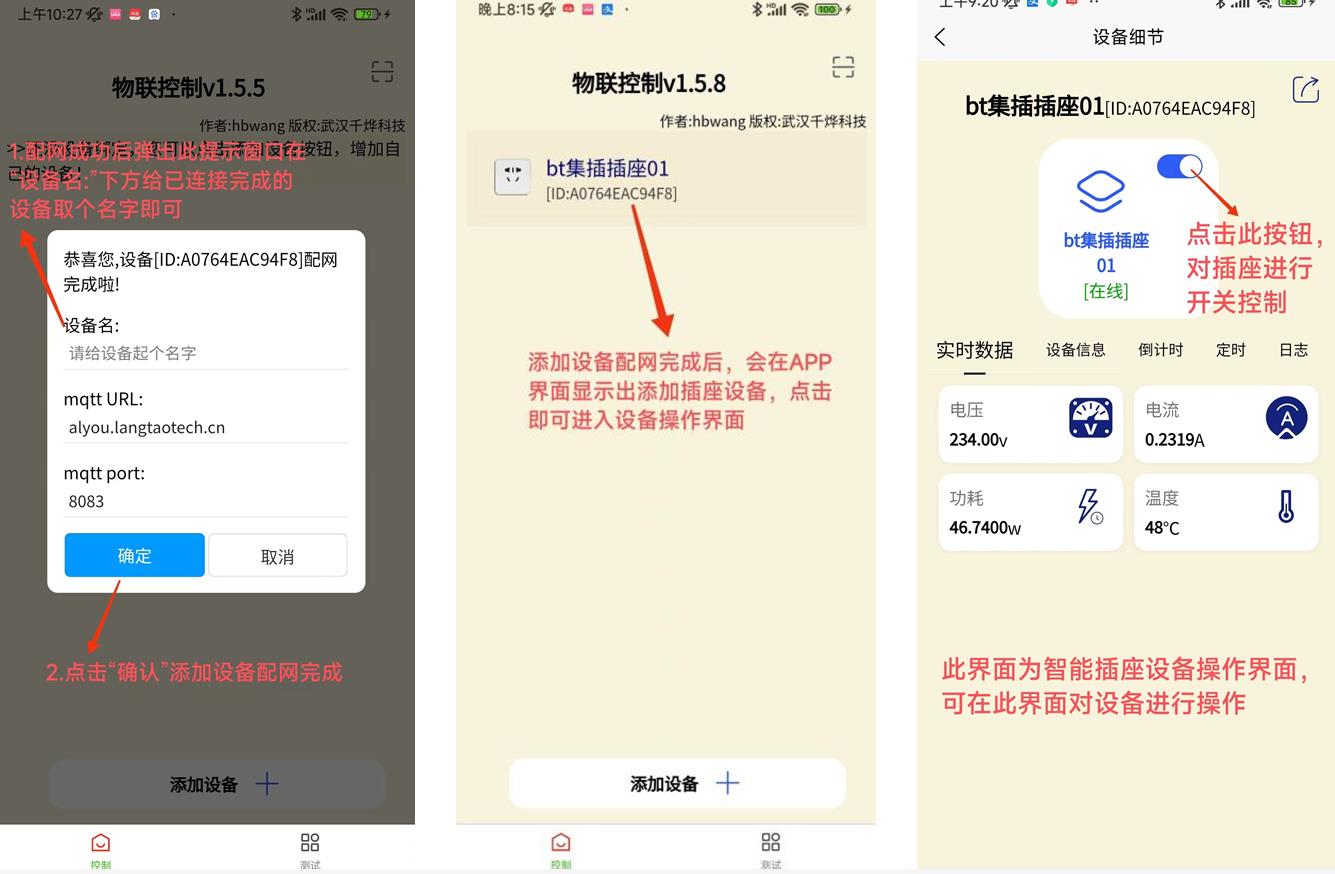

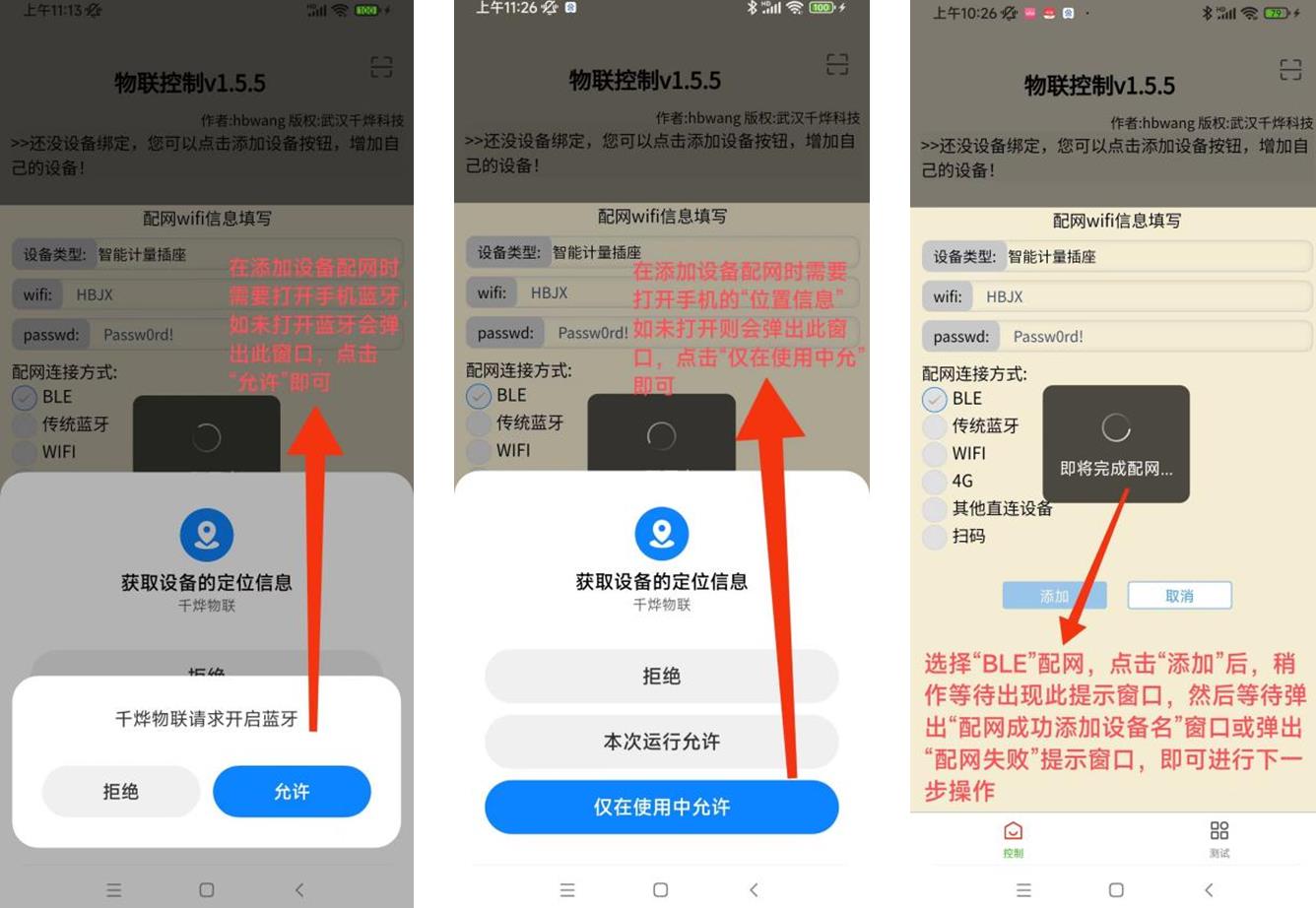

步骤： 1.开机，指示灯亮起后(需要灯闪烁3下后)，需在3s内（超过3s则会正常启动），按一下按键（注：切记按键时长一定要小于3s，建议按一下按键松开即可），则进入蓝牙配网，此时指示灯快闪 2.android手机端打开千烨智能 app，点击添加设备，配网方式选择ble 适用：esp32-c3芯片， 相关产品：插座b10A，插座c10A，插座b16A，插座c16A，墙插b10A,墙插c10A，墙插b16A,墙插c16A 主要操作和描述，请参见截图，如下：1
2
3
4
5
6
7
8
# 控制
# 视频演示
控制视频
https://www.bilibili.com/video/BV1T94y1C7vi/?vd_source=a590a49d7afe5e622a6d71710e450afc

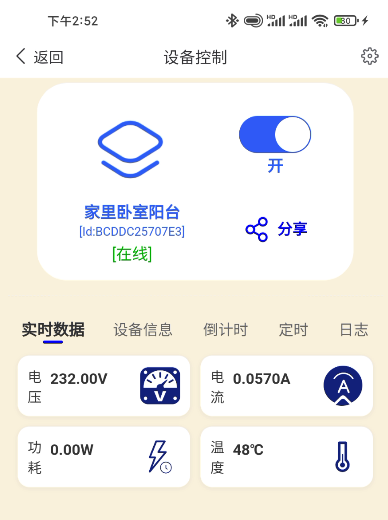

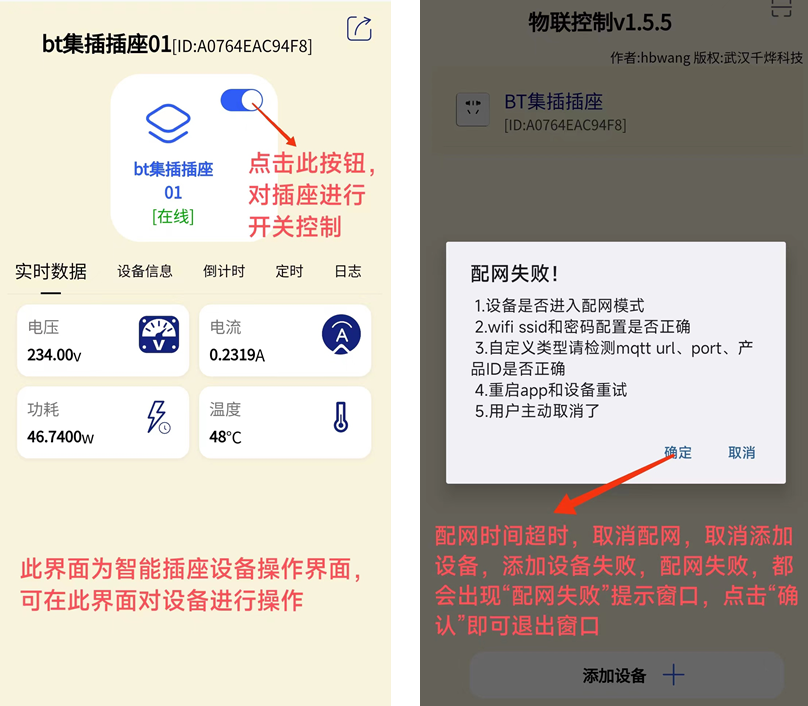

# 开关和功耗显示
打开千烨智能app，点击要控制的设备，跳转到设备的控制页面。
如图，点击上边的滑动开关来控制插座开关；
下边是实时电流，电压，功耗等信息。
# 设备信息

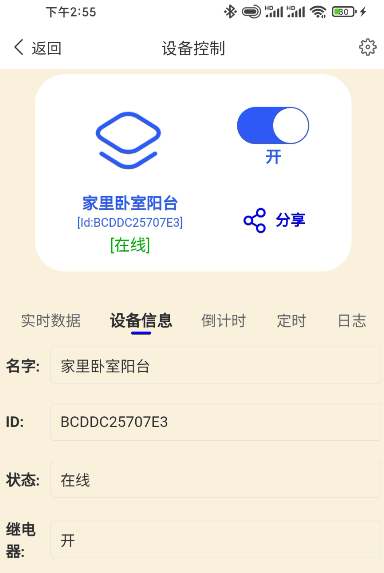

可以查看设备名字，ID，是否在线，继电器状态

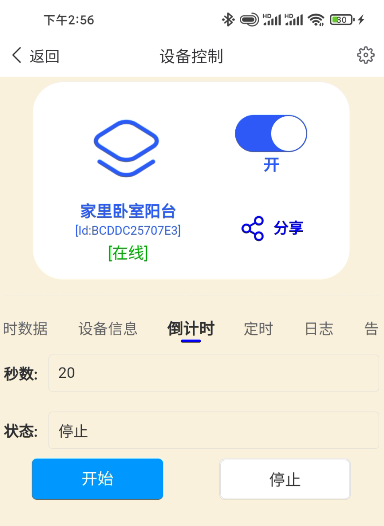

# 倒计时（新版暂时取消）
开启倒计后，当其为0时间到时，relay状态翻转。

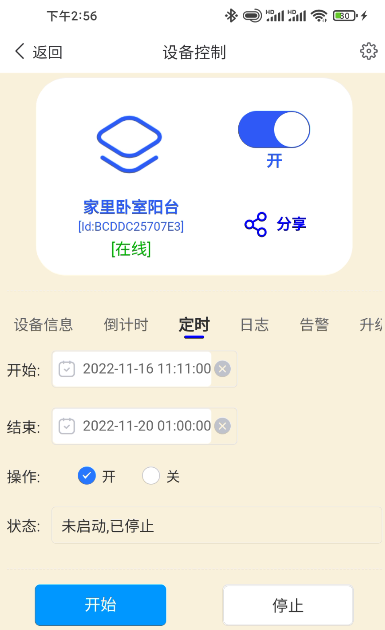

# 定时器（新版暂时取消）
可以设置定时开始和结束时间，以及在这段时间内插座维持的状态开或关

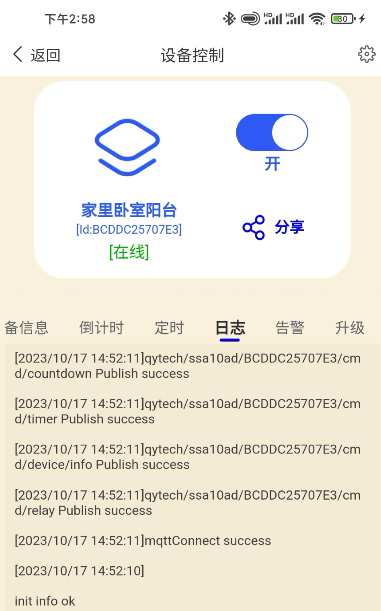

# 日志
可以查看消息信息，供售后工程师分析问题使用。
# 告警
无
# 升级
ota升级前提：
1.插座中固件支持ota升级（出厂固件或用户自己所写固件）；
2.自己所写的固件，也要按照协议，支持ota升级（可参考 插座通用资料/文档/智能插座-开发手册 中升级固件章节 进行开发实现）；
3.建立自己的ota升级服务器，将要升级的固件上传至自己的服务器；
4.在app中填写ota升级信息，进行升级；
2
3
4
5

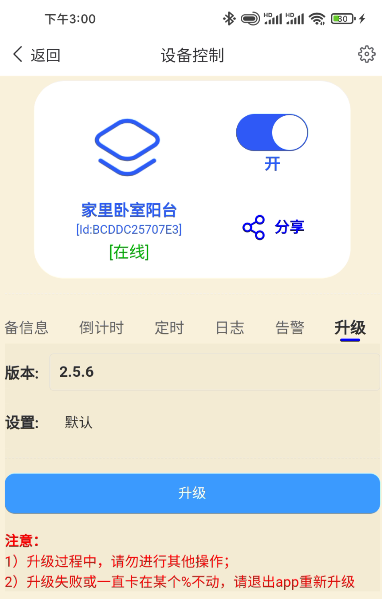

# 默认升级
点击升级按键即可进行固件升级

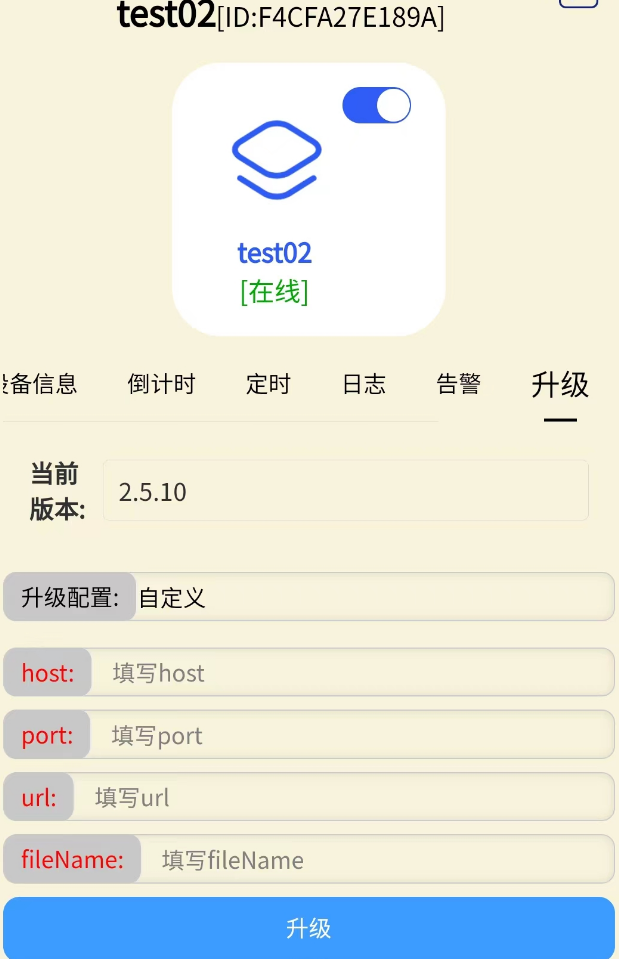

# 自定义升级
smartV1.5.9之后版本，支持ota升级配置自定义
说明： 用户需自己建立ota升级服务器，将要升级的固件上传至自己的服务器上，然后使用该app，填写相应信息，进行ota升级1
2
# 重启
配网过程中如需要重启，可以按键大于6s，直到指示灯熄灭，松开按键，则重启；
# 注意事项
1.本产品安装过程涉及强电,需由专业人员依照电工规范和产品说明书安装; 2.安装、更换、拆卸插座前,请断开电源强电开关; 3.本产品仅限室内使用,请勿在潮湿环境或室外使用; 4.本产品仅适用于海拔 2000 米以下地区安全使用; 5.注意防潮,请勿将水或其他液体泼洒到本产品上; 6.请勿将本产品置放于靠近热源的地方; 7.请勿尝试自行维修本产品,应由授权的专业人士进行维修。1
2
3
4
5
6
7
